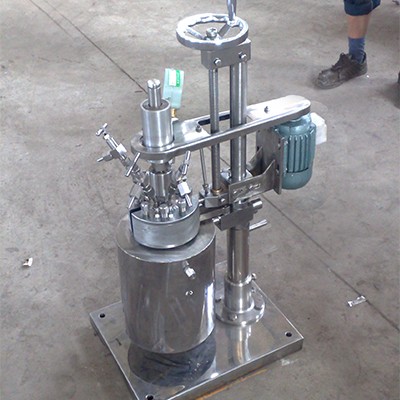

平蓋開式磁力高壓反應釜的結構及操作使用
來源：上海秋佐 | 發布時間：2025-05-08 |
閱讀量：7
平蓋開式磁力高壓反應釜是一種廣泛應用于化學、制藥、石油化工等領域的實驗與生產設備。其主要功能是為化學反應提供高溫、高壓的反應環境，同時采用磁力攪拌技術，避免了傳統機械攪拌所帶來的密封問題。下面將詳細介紹其結構與操作使用。
一、平蓋開式磁力高壓反應釜的結構
平蓋開式磁力高壓反應釜的結構由多個關鍵部分組成，具體包括：
反應釜體
材質：反應釜體通常采用耐高壓、耐腐蝕的材料，如不銹鋼（如304、316等）或特殊合金材料。反應釜體內壁經過精細加工，確保反應過程中不會發生泄漏，并且能夠承受高溫、高壓環境。
設計特點：反應釜一般呈圓柱形，頂部為平蓋結構，通常配有接料口、觀察孔、進出料口、加熱或冷卻套管等裝置。
平蓋結構
功能：平蓋設計是為了方便反應釜的操作與維護。它與反應釜主體通過高強度的密封圈連接，確保反應釜內部在高溫、高壓下不會出現泄漏。
蓋子開關：通常采用快開結構，能夠快速拆卸和更換反應物料，且密封性能好。
磁力攪拌裝置
磁力驅動：磁力攪拌器由內外兩組磁鐵組成，內磁組安裝在反應釜內，外磁組則安裝在驅動電機上，通過外部磁場傳遞動力，不需要直接接觸，避免了傳統機械攪拌器中軸封的磨損與泄漏問題。
攪拌葉片：攪拌器的葉片一般為不銹鋼材料，可根據需要調整形狀與數量，適應不同的反應要求。
工作原理：外部電機驅動外部磁鐵旋轉，通過磁力將旋轉運動傳遞給內部的攪拌葉片，從而實現液體的攪拌和均勻混合。
加熱與冷卻系統
加熱系統：通常配有電加熱裝置、蒸汽加熱或油加熱系統，用于提供反應所需的溫度。反應釜內部可設置加熱套管，熱媒通過套管流動，提升內部溫度。
冷卻系統：為了在高溫反應過程中快速降低溫度，冷卻系統可能包含外部冷卻水管道，或者通過反應釜外壁設冷卻管，確保反應釜溫度不會過高。
高壓密封裝置
密封圈：反應釜需要承受較高的壓力，因此密封圈的質量尤為重要。常用的密封材料包括PTFE（聚四氟乙烯）或Viton等耐高溫、耐壓的高性能材料。
壓力表與安全閥：反應釜上通常安裝有壓力表、壓力開關、安全閥等安全裝置，用于監控反應釜內部壓力，確保操作過程中的安全性。
進氣與排氣裝置
進氣裝置：根據反應需要，反應釜可以配置氣體進料口，例如氮氣、氫氣等反應氣體，通過氣體輸送管道進入反應釜。
排氣裝置：反應過程中產生的廢氣或多余氣體需通過排氣裝置排出，通常會配有冷凝裝置以回收有害氣體。
二、平蓋開式磁力高壓反應釜的操作使用
平蓋開式磁力高壓反應釜的操作和使用涉及到多個環節，操作人員需要嚴格按照操作規程進行操作，以確保反應過程的安全性與高效性。
1.準備工作
檢查設備：在啟用前，檢查反應釜的各項部件是否完好，特別是密封圈、壓力表、安全閥等是否正常工作。
加熱介質：確認加熱系統的介質（如蒸汽、電加熱油）是否充足，并檢查加熱管道是否通暢。
加料準備：根據反應需求準備所需的反應物料，確保所用物料符合操作標準，避免發生反應異常或危險。
2.啟動操作
加載物料：打開反應釜頂部的平蓋，按照規定量加入所需的反應物料，關閉反應釜蓋并確保密封良好。
加氣/加熱：根據反應要求，啟動氣體輸入系統，加入必要的氣體；啟動加熱系統，逐步加熱反應釜內的物料至所需的反應溫度。
啟動攪拌：打開磁力攪拌系統，調節攪拌速度，確保物料能夠均勻混合，達到良好的反應效果。
3.監控與調整
溫度與壓力監控：在反應過程中，通過溫度計、壓力表等設備實時監控反應釜內的溫度和壓力，確保它們處于安全范圍內。
攪拌調節：根據需要調整攪拌的速度，避免過快的攪拌導致物料浪費或反應不均勻。
4.結束反應
冷卻與降壓：反應完成后，需通過冷卻系統逐步降低反應釜內的溫度，并安全排放反應過程中的氣體或廢氣。
卸料：待溫度和壓力降至常規范圍后，打開反應釜蓋，卸出反應物，并對設備進行清洗和維護。
5.安全注意事項
壓力控制：反應釜內的壓力過高時，要及時停止加熱或通氣，并檢查是否有故障發生，避免事故。
溫度監控：高溫反應時需要特別小心，確保加熱系統不會過熱，并避免劇烈的溫度波動。
氣體泄漏檢查：如反應過程中使用了可燃氣體或有毒氣體，需密切監控進氣口和排氣口，確保氣體不會泄漏，避免發生爆炸或中毒。
總結
平蓋開式磁力高壓反應釜憑借其高效的磁力攪拌技術和高溫高壓的反應條件，廣泛應用于需要精確控制反應環境的化學和制藥領域。其結構設計重點考慮了密封性、攪拌效率、安全性和操作便捷性，操作時需特別注意溫度、壓力、氣體和物料的控制，以確保反應過程的安全與高效。
